直流電機維修勵磁繞組重繞步驟方法

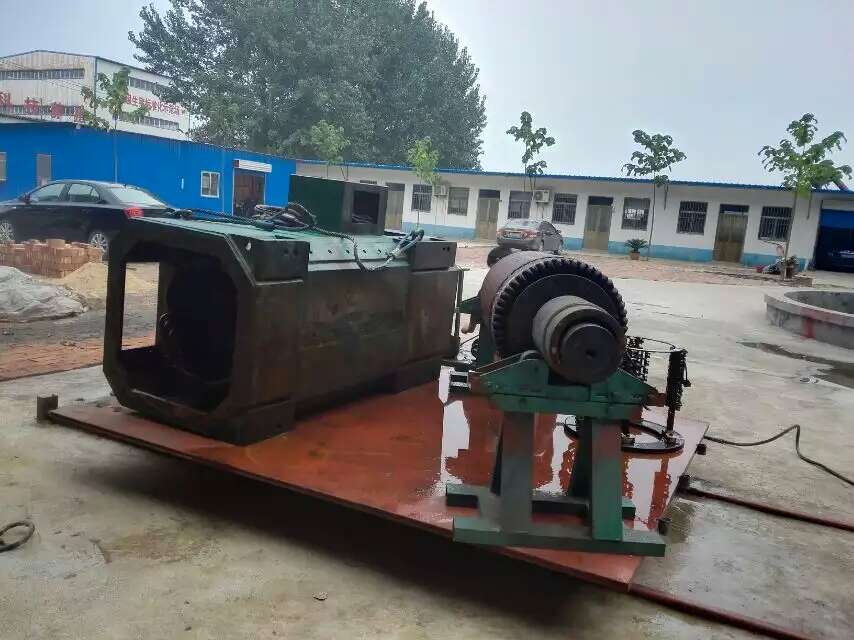

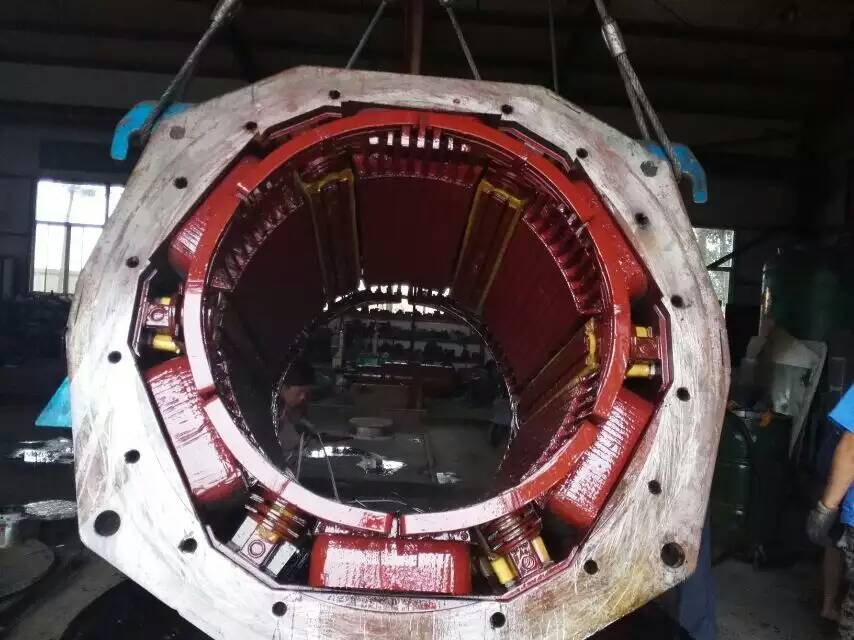

1、拆除磁極

直流電機維修為了重繞線圈，必須先將磁極取下，拆下線圈，在拆除前要做好原始記錄。

1）測量徑向相對磁極中心處的徑向距離和各磁極間距離，做好記錄。

2）對各磁極標志記號，以便安裝時“能對號入座”。比如各磁極線圈出線方向和安裝位置等要記好。

3）記錄各磁極線圈的連接，以及各引線標志，繪出接線草圖。

4） 測出各磁極的極性。

5） 拆除磁極固定螺栓和各連接電纜線，取下磁極。這時要詳細記錄各磁極和機座之間的墊片情況（包括墊片數量、片數，材料是有磁的還是無磁的），這些墊片厚度、材料等決定磁場強弱，影響換向性能，尤其換向極下的墊片。

重繞線圈后，要按原始記錄把各種墊片安放好。

6） 把拆下的磁極上的線圈進行拆除。首先取下線圈支撐、上絕緣托板等。做好記錄。

2、拆除勵磁線圈

1）記錄各線圈的導線規格、并繞根數、匝數、層數、繞線方向、每層匝數。要邊拆邊記。

2） 記錄線圈首尾匝加絕緣情況。

3） 記錄線圈的絕緣墊圈個數、材料規格、尺寸和安裝部位。

3、 繞制勵磁線圈

    首先將繞線模安裝在繞線機上。檢查繞線機動作是否靈敏，記圈器調零、空車試轉。待合格后，才能開始繞線。檢查導線規格，并用線夾將導線拉緊，使拉力合適。在繞線模上預放幾根扎帶后開始繞線。要求導線排列整齊、緊密，用打板隨繞隨整形，在達到一定層數后要將各邊扎帶回折一次，在最后一層要用扎帶壓住最后一匝導線，以防止線圈脫模時松散。

    起頭、完頭的固定方法是先采用雙折的玻璃絲帶做一個圈扣，再用5~10圈導線壓緊，然后將起、完頭穿入圈扣后拉緊。

     直流電機維修勵磁線圈繞完后，先將引線位置的導線絕緣刮凈后進行搪錫，焊上搪過錫的銅片做為接線片，在接線片與導線之間墊上絕緣。然后在線圈最外層半疊包一層云母帶和玻璃絲帶。最后作直流電阻測量，應與原始記錄相符，外形尺寸要符合要求。最后進行浸漆和烘干處理。
