高壓電機維修修理整機修理項目部件及維修保養方案
一、故障現象：
二、維修項目：
1、定子常規保養維護；2、轉子常規保養維護；
三、技術標準和質量依據：
1、GB755-2008 旋轉電機定額和性能（IEC 60034-7： 2001，IDT）；
2、GB50170-94 旋轉電機施工及驗收規范；
3、GB/T13957-92 大型三相異步電動機基本系列技術條件。
4．GB10068-2008 軸中心高56mm及以上電機的機械振動 振動測量、評定及限值（IEC 60034-14： 2007，IDT）
5．GB 1971 電機線端標記與旋轉方向
6．JB/T 10098 交流電機定子成形線圈耐沖擊電壓水平（IEC60034-15: 1995 , IDT）。
四、電機預檢：
1、外觀檢查；電機外形、端蓋、出線盒、瓷瓶、集電環、碳刷架、外罩等，對其完整情況或缺陷作好詳細記錄；
2、測量并記錄定、轉子線圈的直流電阻值，并記錄環境溫度，并記錄存根；
五、高壓電機維修修理電機解體項：
1、在聯軸器上裝上專用的拆卸工具，均勻地加熱聯軸器，將聯軸器逐步拉出，拉出的聯軸器和鍵一并保存好；
2、作好電機定子機座、端蓋、匯流排、電刷架等相對位置的記號后，逐項拆除其零部件。對拆除的零部件應鏟清污垢妥善保管；作好電機外冷卻風罩，先拆卸外冷卻風罩，拉出外風扇，再逐項拆除其另部件。對拆除的另部應鏟清污垢妥善保管；

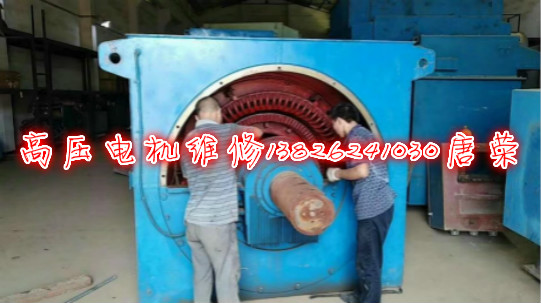

3、套上抽轉子的專用工具，將轉子從定子膛內抽出，并放置在專用的托架上；
六、定子保養：
1、用無水清潔壓縮空氣吹凈機座，定子鐵芯內、外表面，通風槽等處灰塵，再將定子采用高壓清洗機進行清洗，并根據油污嚴重程度，可選用S-25絕緣清洗劑進行清洗；
2、檢查定子線圈端部及引線綁扎，若有松動，應拆除原綁扎，重新用滌波繩并墊以滌綸氈綁扎固定；
3、檢查槽楔若有松動、凸起、發空等缺陷，應敲出槽楔并取出原墊條，用壓縮空氣吹凈、清理、更換。
4、鐵芯清理，整形，清洗定子鐵芯并烘干，做定子矽鋼片鐵耗試驗，鐵芯磁密為1T（磁通密度B=10000高斯）的狀況下，鐵芯齒部的最大溫差小于15K；
5、定子浸漬、烘焙（VPI）；
1）預烘：將定子送入電烘房內，升溫至規定的數值，保溫干燥8小時。在干燥過程中，定期測定絕緣電阻，直至穩定；
2）冷卻：停止加熱并排風自然降溫，定時監測溫度，自然冷卻到吊出定子，各螺口和配合止口處涂硅脂保護；
3）輸漆：將定子吊入直空浸漆罐中，抽真空至100 Pa，保持30分鐘，輸入牌號F級浸漬樹脂（樹脂漆面浸沒全部繞組）；
4）加壓：分階段解除真空逐漸加壓，最后階段壓力為0.5Mpa，保壓情況而定，一般為2～4小時；
5）回漆：罐內壓力不大于0.15～0.2 Mpa，30分鐘；
6）滴漆：減壓到大氣壓，滴漆30～60分鐘，同時清揩定子等處剩漆；
7）固化：將定子送入電烘房內，逐步升溫至145±2℃，保溫10小時；
8）清理鐵芯表面、止口，螺孔等處殘留絕緣漆；
9）油漆：定子鐵芯和線圈端及機殼內壁噴以8037抗弧覆蓋漆；
6、試驗：
1）定子三相線圈直流電阻測定；
2）定子線圈對地絕緣電阻測定；
3）定子線圈吸收比測定；
4）定子線圈直流耐壓和泄露試驗；
5）定子線圈交流耐壓試驗1.5*Ur（Ur——定子額定電壓值），歷時一分鐘（由用戶決定）；
七、高壓電機維修修理轉子保養部件：
1、用壓縮空氣吹凈轉子鐵芯內、外表面，通風槽等處灰塵，再高壓清洗機進行清洗，再根據油污嚴重程度，可選用S-25絕緣清洗劑進行清洗；
2、檢查轉子端部并頭套，如破損或裸露則拆除舊包扎并用云母帶重新包扎處理；
3、檢查轉子引線綁扎情況，若有松動，應拆除原綁扎，重新用滌波繩并墊以滌綸氈綁扎固定（如電纜存在破損及老化現象則更換處理）；
4、滑環對地、相間絕緣套檢查，如有破損、開裂需全部更換；
5、滑環同心度檢查，磨損量超出規定數值則車削處理，并確保跳動量≤0.10mm。
6、碳刷、刷握、及壓簧檢查，更換損壞件，并研磨碳刷，確保接觸面75%以上；
7、轉子烘焙；
8、轉子動平衡試驗，500轉不平衡量15克以內；
八、高壓電機維修修理機械檢測：
1、檢測轉子鐵芯外圓與軸，前、后端軸承檔的同心度；
2、檢測轉軸伸端頭彎曲度；
3 、測量轉子前、后端軸承檔（頸）與內圓的配合公差尺寸數據，共同確定處理方案進行修復并做好相應的記錄；
4、轉子風葉及葉片應緊固牢靠，葉片不應有變形損壞，各部螺絲應齊全緊固；
5、檢查轉子兩邊的平衡塊是否松動；
九、試驗：
1、定、轉子三相線圈直流電阻測定；
2、定、轉子線圈對地絕緣電阻測定；
3、定、轉子線圈交流耐壓試驗1.5*Ur（Ur—定子額定電壓值），歷時一分鐘（由用戶決定）；
4、滑環耐壓試驗2*Ur（Ur—定子額定電壓值）歷時一分鐘（由用戶決定）；
5、空載試驗；
十、試驗合格并出具詳細試驗報告。
