電機修理插入式棒式繞線電機修理線圈嵌線工藝步驟

工藝步驟如下：

（1）綁扎支架絕緣。先在支圈刷一層1032漆，然后用∮3mm無堿玻璃絲繩將一層0.17mm厚的聚酯薄膜玻璃漆布綁扎在支架槽內，上面在鋪1層環氧玻璃板，所墊厚度以與槽底相適應為準；在包上2層0.2mm厚的醇酸玻璃柔軟云母板上，最后在外邊用0.1mm厚的無堿玻璃玻璃絲帶半疊包1層，末端用環氧樹脂膠粘牢。

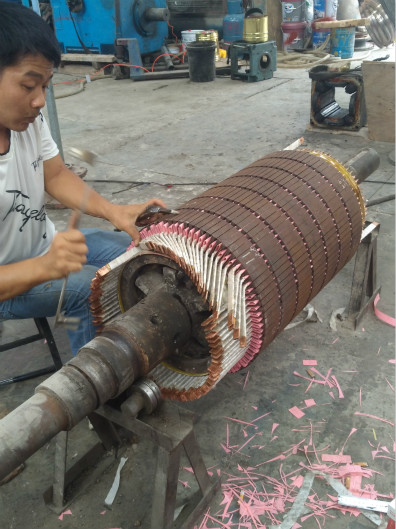

（2）嵌入下層線棒、彎型。自記錄的1號槽開始，順次將下層線棒插入槽內；用彎型工具中的扁嘴鉗夾住線棒出槽口部，用彎型鉗將端部彎成所需形狀；然后導線下面墊上圓弧墊板，用木錘打出弧形，使導線緊靠在支架絕緣上。

（3）端部層間絕緣。先在線棒斜邊的上、下層之間用無堿玻璃絲帶半疊包1層，然后將2層絕緣紙板夾入0.15mm厚的醇酸柔軟云母板2~3層，圍包2層，最后用0.1mm厚的無堿玻璃絲帶半疊包1層。

（4）嵌入上層線棒、彎型。穿入第一支線棒時，使直線插入槽內1/3處，以下依次插入，待全部上層線棒插入后，再依次逐步將線棒推人槽內，直至記錄尺寸為止，然后彎型。

（5）連線。除去非集電環端的三個單獨線頭留作短路星點引線和集電環端三個單獨線頭留作穿軸引線外，其余上層與下層線頭皆按所需節距及風葉相隔槽數，套上并頭套和風葉，打入銅楔夾緊；試驗合格后打入槽楔。
