立式電機和直流電機維修轉子的抽裝方法及注意事項

   電機維修廠在對立式電機和直流電機維修時一般可采用的轉子抽裝方法。電機維修吊裝前，先將下機架或帶刷架的端蓋裝在機座上，立放（機座在上），然后將轉子立式從定子中抽出或吊入定子。

   抽裝轉子時應注意以下事項：

   1）小型電機的轉子可連同后端蓋一起取出。

   2）直流電機維修抽出繞線式轉子時，應避免損傷集電環面和刷架等。

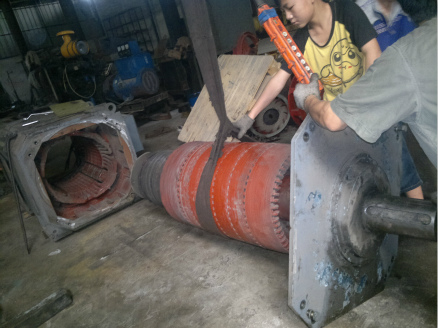

   3）吊裝時，鋼絲繩與轉子接觸部位要襯墊油毛氈、橡膠板或紙板，以免擦傷轉子線圈鐵心和軸，并且要盡量避免在軸頸等重要配合面上起吊。

   4）應防止定子內孔與轉子外表面相擦而使轉子受到損傷，轉子抽出或穿入時可在定子內圓下半部襯墊紙板，并且用手電筒照射定子內圓，以便觀察抽出或穿入過程中轉子與定子之間是否保持間隙地移動，起吊時轉子要保持水平和平衡。

   5）轉子和定子與場地接觸處要墊放橡膠板紙板或木板。

   6）如果定子結構不能承受轉子的重量，則要將轉子兩端用方木支撐，使轉子鐵心與定子鐵心下方有一定的間隙。

   7）轉子穿入定子后，在轉子上部與定子鐵心之間要要襯墊橡膠板或紙板，然后將定、轉子一同吊到底板上，小心地將轉子軸伸放到軸承座下半部的軸瓦上。如果轉子強度不夠，而定子強度較高，則可吊起定子、使定、轉子一同吊到底板上；如果定、轉子強度都不夠，則用吊繩分別將定、轉子吊起，但在起吊過程中，相互要保持間隙，以免擦傷線圈和變形。
