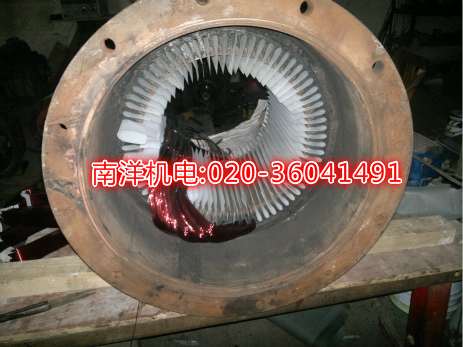

 電機大修裝線圈的絕緣槽絕緣紙的安放標準

  （1）為了加強槽絕緣，絕緣紙每邊折回伸入槽口的長度為1~5mm，在裁絕緣紙時應將這段長度計算在絕緣紙的長度內。

 （2）大中型型電機的槽絕緣長度應按兩端各伸出槽外20~30mm計算，中型以上電機的槽絕緣長度應按兩端各伸出槽外10~20mm計算。

  （3）雙層繞組的層間絕緣寬度要比槽寬寬5~10mm，長度按兩端各伸出槽外10~20mm計算。

  （4）端部相間補墊絕緣，按嵌入線圈的形狀略大，以能完全隔開兩相線圈為宜。
