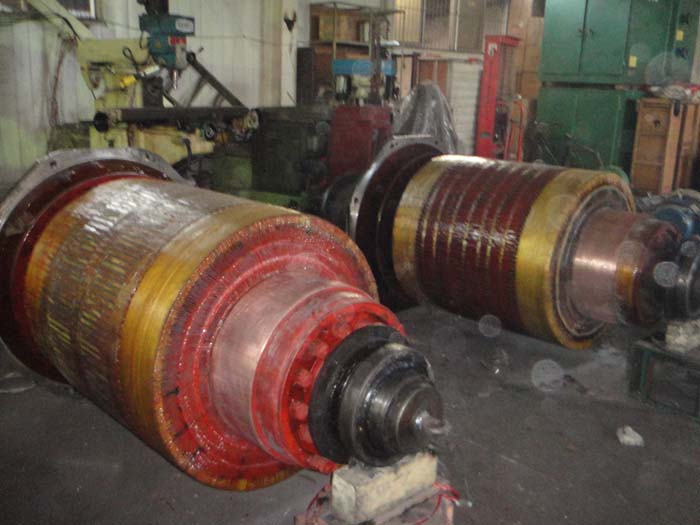

  直流電機維修保養轉子繞組開路電壓比的測定方法

(1)直流電機維修保養時首先是通過此項試驗可查出定子、轉子繞組匝數、并聯支路數，線圈節距和接線方式是否正確；繞組有無短路故障；三相繞組是否對稱；另外通過試驗算出電壓比是否符合電動機銘牌數據。一般要求電壓比于標準值之差不超過±5%.

(2)試驗方法

將轉子堵住不動，轉子繞組開路，斷開啟動電阻器。定子施加三相額定電壓，在轉子集電環間測出轉子繞組各線間的電壓值。測出的定、轉子線電壓比值，與銘牌對照看是否相符。

轉子電壓高于600V的繞線電動機，定子試驗電壓可降低，電壓表可不經電壓互感器，直接測量轉子電壓。

在試驗時，如果轉子開路時自啟動，可檢查是否有異相短接處或轉子繞組有短路故障存在。另外檢查是否有鐵磁零部件渦流引起轉子自轉。如果轉子正常，可將轉子卡住再做此項試驗。

對于高壓電動機（6000V或3000V電動機），可降低試驗電壓。3000V電動機，用600～800V三相電源做試驗；6000V電動機可用1300～1400V做試驗。

（3）計算方法

     一臺YR400-6型三相繞線轉子異步電動機，6kV，355kV，轉子額定電壓U20=347V,定子繞組均為Y接法。

     試驗時，定子施加380V三相電源,從轉子側測出開路電壓為24.2V.開路電壓比，也可以從轉子側通入電壓，在定子繞組側測量電壓。

     如果定子轉子繞組接線不同，欲計算相電壓比時，應將線電壓換算到相電壓后再求比值。
