維修交流電機定子繞組一般有哪些類型?

維修交流電機定子繞組根據結構和制造方法的不同，分別為軟繞組（散嵌繞組）和硬繞組（成型繞組）兩大類型。

 軟繞組由絕緣圓導線繞制，常用于工作電壓不超過500V的半閉口槽小型電機。交流電機軟繞組按層數分類，有單層繞組、雙層繞組和單雙層混合繞組。一般來說，10kW以下的小型電機宜采用單層繞組，10kW以上的電機，宜采用雙層繞組，單雙層混合繞組主要用于變極電機或三相正旋繞組的電機中。

 硬繞組是由絕緣扁線或?qū)l制造的成型線圈組成，一般是用于高壓電機維修繞組，根據嵌裝方法不同，可分為嵌入式和插入式兩種。

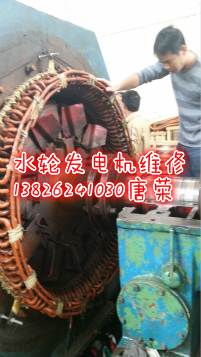

高壓電機維修嵌入式硬繞組的鐵心槽為開口槽，繞組元件為多匝或單匝成型線圈。高壓電機維修多匝成型線圈用于開口槽時，一般已包好對地絕緣，并經絕緣處理，當用于半開口槽時，線圈由雙股絕緣扁線并繞成型，稱為分嵌繞組。單匝線圈式成型線圈多用于中、大型汽輪發電機維修或水輪發電機維修中，一般單匝成型線圈有大的導體截面，由多股絕緣扁導線組合，并在特制的模具或成型設備上彎制而成。3000kW以上的大型發電機，由于導體特別大，槽內漏磁場將引起導體內電流分布不均，使繞組損耗增大，為了克服這一缺點，線圈常用多股絕緣導線換位編織而成。

 插入式硬繞組的鐵心槽為半閉口槽，繞組元件為半圈式線棒，用于舊式中、小型汽輪發電機維修定子嵌線用。線棒由單匝多股絕緣扁導線組合，先將一端線棒彎制后敷以絕緣，另一端待插入槽后再彎形。
