高壓電機維修線圈繞制知識

 高壓電機維修線圈繞制的好壞直接關聯著高壓電機維修質量，所以高壓電機維修師傅必須掌握高壓電機維修線圈繞制知識，下面我們就介紹高壓線圈的繞制知識。

 高壓電機維修繞線

高壓電機維修繞線按電壓等級需要選用雙亞胺，單亞胺，單薄雙絲等各種規格的絲包扁線，材料齊備后，方可在繞線機上繞制制成梭型成圈，一般電機最短線圈直線部分25厘米 ，最大線圈直線部分 1.2米，繞制可單平繞，單立繞，也可雙平換位繞，也可雙平換位立繞，根據具體要求確定。利用圓盤中的萬能調節也可繞制圓漆包線線圈。繞線機內置一臺調速電機與一臺渦輪渦桿減速機，帶動繞線機實現0-120轉/分的可順逆可制動的旋轉，并可正反計數，一般可繞制1600KW以內的各種電機線圈，另配有簡易漲緊器一套，可控制繞制線圈的松緊度，一般的電機維修廠家選用如上產品即可，如遇到特殊大型規格時，可選擇特異型繞制設備。

二．線圈成型前包扎

高壓電機梭型線圈繞制后 ,用收縮帶 ,黃蠟綢帶等絕緣材料包扎，目的是：保護線圈外絕緣、層間絕緣、匝間絕緣不至于損壞。在拉型機時免受模具夾具、鼻端銷釘?shù)饶Σ?，防止松?dòng)變形。

三．線圈成型

高壓線圈成型，利用成型機、漲型機、拉型機來把繞線機繞制的立繞梭型線圈或平繞梭型線圈拉成框行線圈，框型線圈以電機定子鐵心的內外圓為標準，組成向心式的有角度的線圈，繞制梭型線圈。

   四．線圈整形

    高壓電機線圈整形：高壓線圈由于加上層數不等的云母絕緣材料后，厚度增加了很多，線圈端部距離被絕緣層擠占，稍不注意，嵌線時擁擠嵌放不下去，造成嵌線困難，這就需要冷整型。冷整型模具(或叫正型模具)，傳統以木制為多,每種型號的電機就需要制作一套模具，最好是使用的整型模具具備調距、調角度、調端高等方面的靈活性。整型期間敲打時必須注意，不可破壞層間絕緣。

      五．線圈包扎云母帶及熱壓

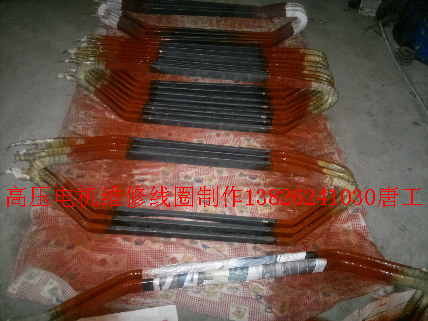

   高壓電機線圈繞制冷正形后，即進入包扎工序，目前線圈絕緣等級高的材料基本國產化，但云母材料的質量、價格很懸殊。高壓電機維修制作線圈繞制高壓電機線圈，要熟知產品的質量，電壓的高與低、根據季節不同各種等級云母等材料認購標準不同。各種電機等級線圈包扎多少層數、先包直線還是后包端部要看何時嵌線而定。云母帶，高阻帶，收縮帶至于在線圈中起什么作用，哪種質量好、怎樣包扎，包扎在什么位置，包多少層等等，最好掌握并熟記要領。初修大型高壓電機的客戶初期還是以手工包扎為好。一臺高壓電機維修時下列幾步一般要同時展開進行：繞線、拉型、冷正型、包云母帶、包高低阻帶，這些工序均需2-3人操作。同時下道熱壓線圈的工作程序也應開始。熱壓的主要目的有：

1.    定形后可嵌線方便。

2.    線圈固化可防潮,防水浸。

3.    電暈放電到槽口以外。

4.    完成對外界的封閉,免高壓擊穿。

六．線圈測試耐壓

高壓電機熱壓線圈退模后要放置一段時間再測試耐壓，這是檢驗產品的一道工序,按照3000V、6000V、0000V等不同的工作電壓有不同的要求打耐壓標準。

直線部分或彎曲部分怎樣去防止打穿，送些均須在熱壓時掌握，高壓電機維修廠家必須掌握高壓電機線圈繞制知識和技巧，掌握線圈打耐壓后打穿后怎樣去復制該線圈的技巧。
