水輪發電機維修、800kw水輪發電機轉子故障維修實例

    2015年4月26日南洋機電承接一臺廣寧水電廠800kw水輪發電機維修檢修轉子銅條開焊斷裂點的查找及檢修方法如下：

    水輪發電機銅條斷裂口發生的部位幾乎都在伸長端上，并靠近與短路環的焊接處。銅條斷口附近沒有顯著的變形，沒有象塑性材料被拉斷時出現的縮頸。斷口的2個斷裂面往往吻合的很嚴密，若不仔細檢查，還很難發現。但仔細檢查會發現在斷裂面的下半部有磨光的部分，銅條的上半部還有脆性的斷裂部分，并形成前沿線，對水輪發電機轉子斷裂點查找及維修檢修方法如下所示。

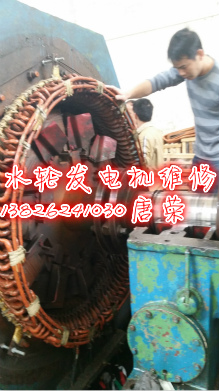

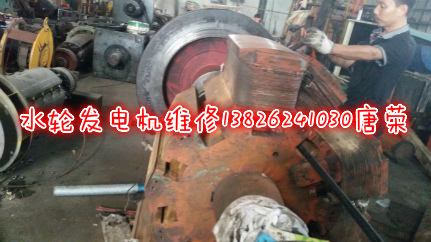

    (1)電機運回廠里通過分解電機抽出轉子。

    (2)用手錘輕敲銅條，經過外觀仔細檢查找出斷裂處。

    (3)在轉子銅條的斷裂處用拋光機或三角銼打成坡口。

    (4)用耐火材料保護好鐵芯，以防止被火烤傷。

    (5)用銅焊焊接坡口，焊到高于坡口面為止。

    (6)銼平焊界處，然后砂光焊界面。

    (7)對轉子繞組重新包扎絕緣，加強絕緣，浸好絕緣漆，烘干，涂上外觀漆。

    (8)撤除耐火材料，檢查無遺留物后用高壓風吹掃干凈轉子。

    (9)重新裝配電機并緊固各部螺絲后試車。

  800kw 水輪發電機維修經過以上維修處理2015年5月6日維修好交給廠家運行發電正常。
