直流電機維修定子轉子繞制線圈和線圈成型有哪些方法

  直流電機維修定子轉子繞制線圈和線圈成型的方法如下：

  直流電機維修線圈散嵌軟繞組繞制線圈是在繞線模繞制成型。繞線模四角處放人白布帶，繞足匝數(shù)后，用白布帶將線圈匝緊，引線套入玻璃絲套管絕緣。

 直流電機維修模繞硬繞組線圈是用扁銅線繞制時，繞足匝數(shù)后，取下線圈之前，也要用白布帶將線圈的四角處綁扎緊。取下線圈后，要先用布帶在線圈兩端半疊包一層，在線圈的槽部包一層，然后進行鼻端彎頭、拉形和端部成型工序。

拉形時，是將木板緊貼下木板，沿著木板的長度慢慢地移動，直至達到線圈節(jié)距長度為止。

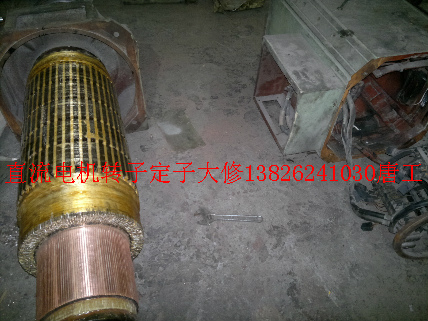

直流電機維修轉子線圈端部是圓弧形狀，要用專業(yè)的工具將線圈端部壓彎和打彎成弧狀，線圈端部上、下層的弧形半徑一般不相等，因此要求壓模要按拆除的實際舊線圈來做出樣板后進行制作。

首先要按舊線圈長度再加上一定的余量（一般取30mm左右）作為繞制線圈的下料長度。先在老虎鉗上彎出鼻端形狀和繞組成型。直流電機維修轉子繞組疊繞組也可以采用類似的辦法成型。
